上银动子平板式有铁芯LMFA31
特征

水冷设计

超高推力密度

UL与CE认证

安装高度64.1mm

连续推力380N

水冷连续推力759N

瞬间推力1750N

  • 基本信息
  • 规格尺寸
  • 配置/性能参数

    直线电机

    直线电机源自于劳伦兹法则(Lorentz),即利用电流(I)与磁场(B)的相互作用而产生推力(F), 加上本身磁铁排列与多动子的运用,可实现行程不受限制与单轴多动子的独立运动,藉由搭配精密伺服回馈可轻易实现奈米定位精度的控制。


    铁心式直线电机

    HIWIN 铁心式直线电机,具无磨耗、零背隙、低顿力与低速度链波等特性,加上动子推力密度大。可应用于高加减速之点对点需求运动,例如:自动化设备、工具机、半导体设备、玻璃切割机、雷射加工机、PCB加工、SMT机台、AOI光学检测设备、主动式抑振平台等。

    最大速度 30 m/s

    最大加速度 10G

    0.1 m/s补偿前的速度涟波2~3 %

    直驱(无旋转运动的组件转换直线运动)


    LMFA系列

    HIWIN永磁同步线性马达LMFA具有内建水冷系统,藉由特殊的电磁与散热设计,此款马达拥有超高推力密度,最大瞬间推力可达20,000N。此三相马达是由铁心构成的一次侧(动子])与永久磁铁构成的二次侧(定子)所组成。

    动子可视情况使用复数个动子,定子数量可无限延长,马达可移动的行程将不受限制。LMFA系列被广泛应用于工具机产业、雷射加工机、玻璃切割机及主动式抑振平台等。


    水冷设计

    超高推力密度

    UL与CE认证

    水冷连续推力范围149N~7,917N

    瞬间推力范围282N~20,827N

    安装高度48.5mm、50.5mm、64.1mm、66.1 mm


    LMFA动子型号编码说明


    LMFA定子型号编码说明


    LMFA马达推力图







    上银动子平板式有铁芯LMFA31


    LMFA 系列动定子尺寸图

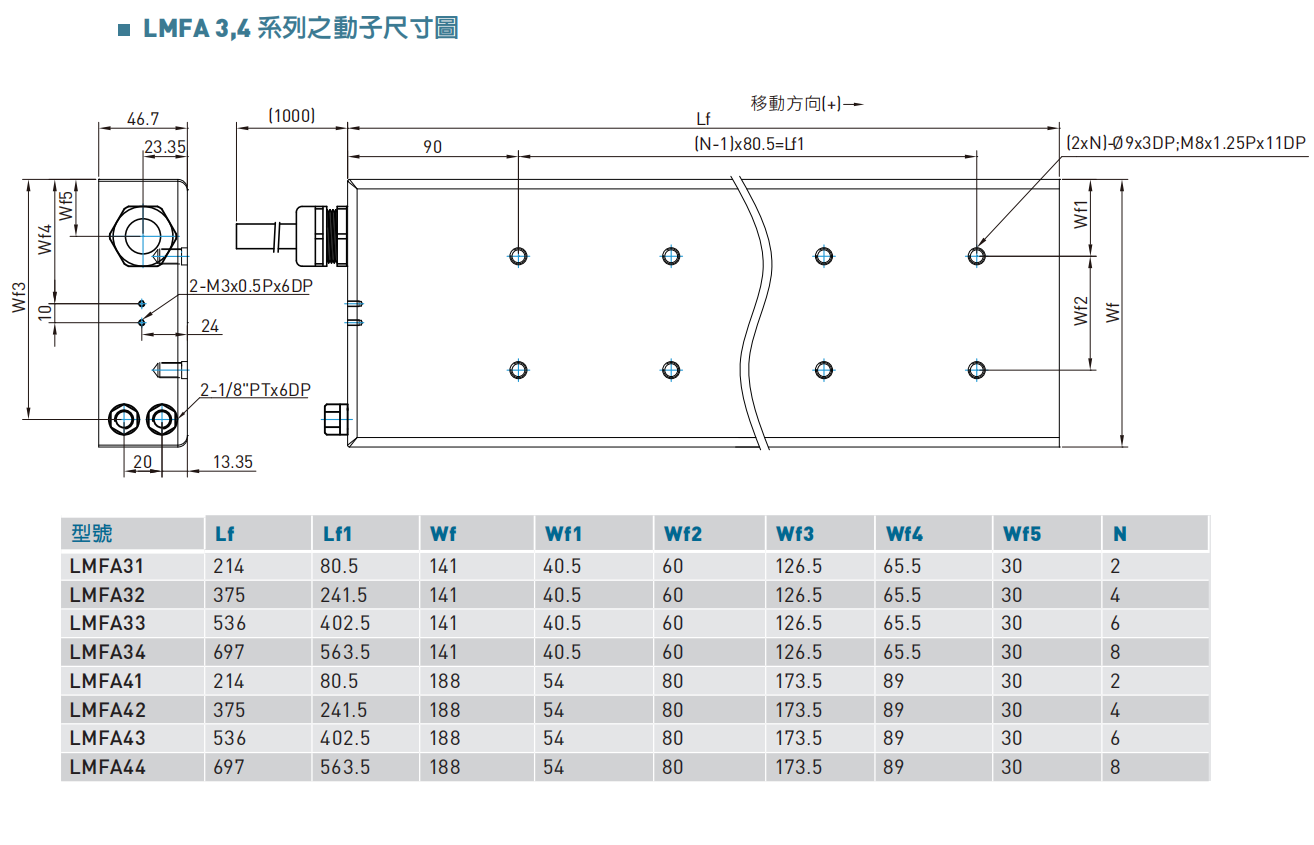

    LMFA 3,4 系列之动子尺寸图

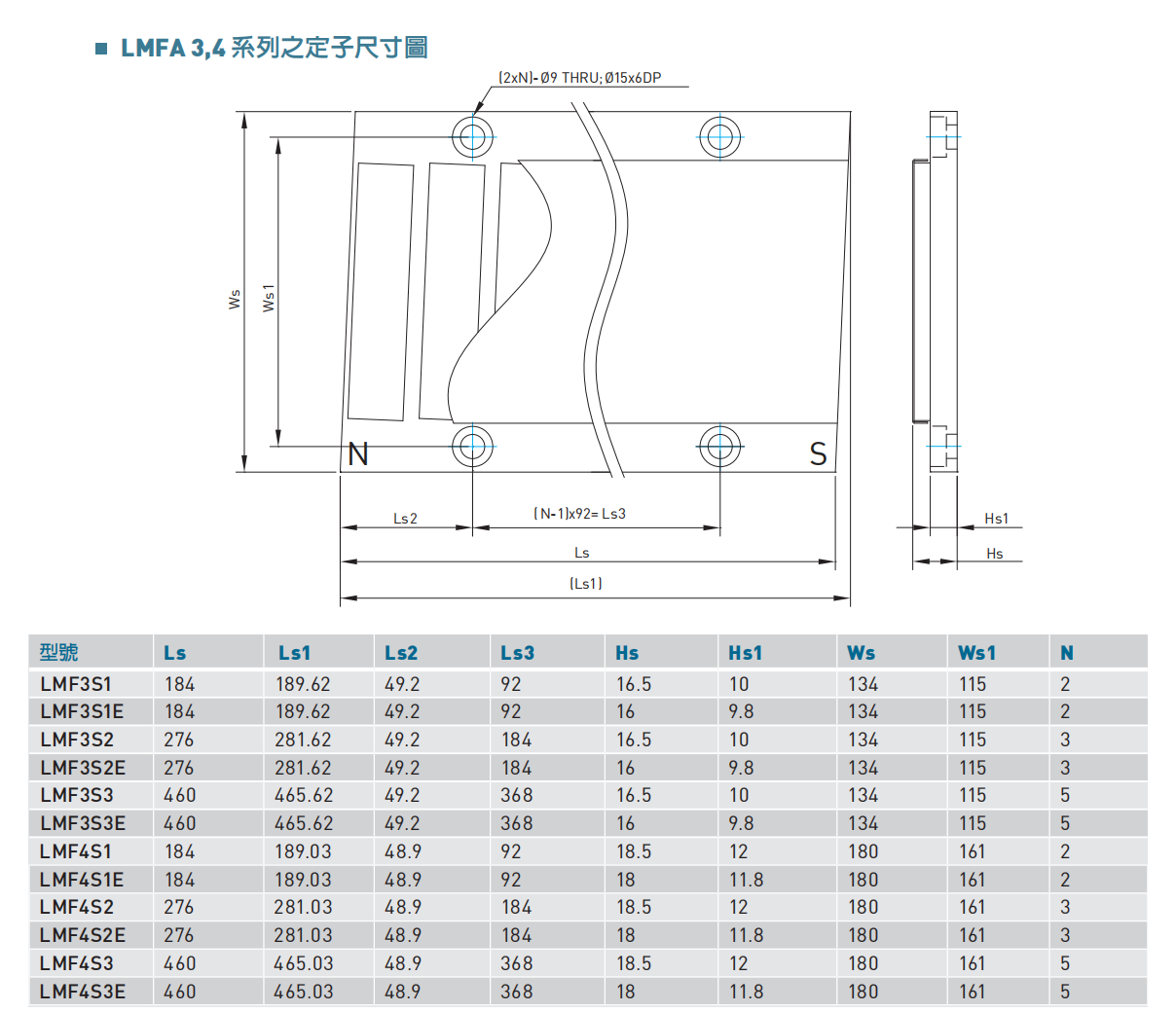

    LMFA 3,4 系列之定子尺寸图



    LMFA系列組合尺寸图


    上银动子平板式有铁芯LMFA31


    LMFA系列之F-V曲线
    推力与速度曲线图( DC bus voltage = 325 VDC)



    推力与速度曲线图( DC bus voltage = 750 VDC)
